| 品牌 Espressif | 型号ESP8285 |
| 类型射频IC | 用途报警器 |
| 封装QFN32 | 系列其他 |
| 功率其他 | 批号新年份 |
| 特色服务其他 | 产品说明其他 |
| 货号ESP8285 | 是否跨境货源否 |
| 包装5000/包 | 应用领域智能家居 |
展开

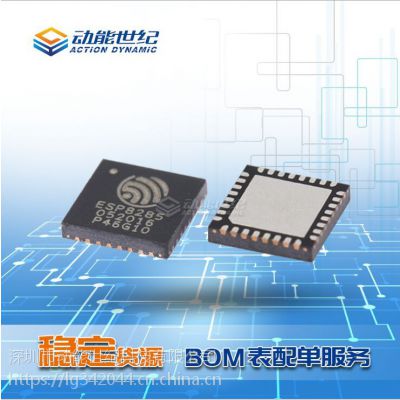

长期***供应 Espressif原装 ESP8285/ESP8266升级版 智能家居
ESP8285=ESP8266+1M Flash。 与ESP8266相比，其能***达125摄氏度！且原有ESP8266源码程序可以原封不动移植使用。
ESP-M1/M2 模块核心处理器采用高***芯片 ESP8285。该芯片在较小尺寸封装中集成了增强版的 Tensilica’s L106 钻石系列 32-bit 内核处理器，带片上 SRAM。
ESP8285 拥有*** Wi-Fi
网络功能，既能够独立应用，也可以作为从机搭载于其他主机 MCU 运行。当 ESP8285 托管应用时，能够直接从外接 Flash 中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化存储系统。此外 ESP8285 只需通过 SPI/SDIO 接口或 I2C/UART 口即可作为 Wi-Fi 适配器，应用到基于任何微控制器的设计中。
1）体积超小；
2）串口转 WiFi；
3）无线透传；
4）远距离超低功耗；
5）可外接天线。产品特点
6）***，高达125
7）完全兼容ESP8266，源码可以原封不动移植使用。
n SOC 特性
l 内置 Tensilica L106 超低功耗 32 位微处理器，主频支持 80MHz 和 160MHz，支持 RTOS l 内置 TCP/IP 协议栈 l 内置 1 路 10 bit *** ADC
l 外设接口 HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO l 深度睡眠保持电流为 10uA，关断电流小于 5uA l 2 ms 之内唤醒、连接并传递数据包 l 待机状态消耗功率小于 1.0mW(DTIM3) l 内置 1M 字节 SPI Flash
n Wi-Fi 特性
l 支持 802.11 b/g/n/e/i
l 支持 Station、SoftAP、SoftAP+STA 模式 l 支持 Wi-Fi Direct(P2P)
l 支持 CCMP(CBC-MAC、计数器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC 的硬件加速 l P2P 发现, P2P GO 模式/GC 模式和 P2P 电源管理
l WPA/PA2 PSK 和 WPS l 802.11 i 安全特征：预认证和 TSN
l ?持 802.11n（2.4 GHz） l 802.1h/RFC1042 帧封装 l 无缝漫游支持
l 支持 AT 远程升级及云端 OTA 升级 l 支持 Smart Config 功能（包括 android 和 iOS 设备）模块外设 l 2xUART
l 1xADC l 1xEn
l 1x 唤醒管脚 l 1xHSPI
l 1xI2C l 1xI2S
l ***多 10xGPIOs n 工作温度范围：-40-125
n 模块尺寸：12.3mm×15mm(M1 版本) 12.3mm×20mm(M2 版本)
家用电器 家庭自动化
智能插座、智能灯 Mesh 网络
婴儿监控器 IP 摄像机
传感器网络 可穿戴电子产品
安全 ID 标签 无线位置感知
无线定位系统信标 工业无线控制产品参数模块结构图
